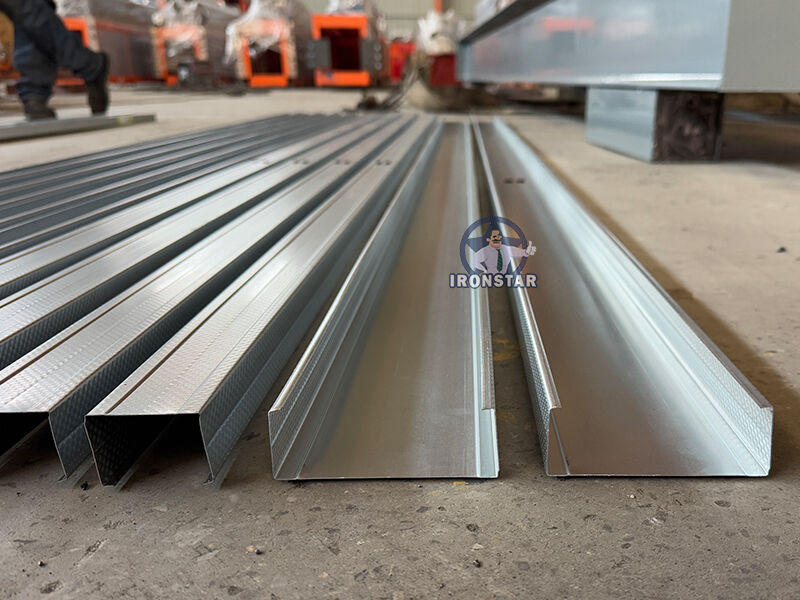

칠레용 맞춤형 고속 천장 및 건식 벽체 0.3-0.8mm 금속 시트 60/90mm 2 in 1 C 채널 롤 성형기
C 채널 롤 성형기는 강철, 알루미늄 또는 기타 금속과 같은 다양한 재료로 C자 모양의 채널을 생산하는 데 특화된 기계입니다. C-채널은 C-섹션 또는 C-프로파일이라고도 하며, 문자 "C"와 유사한 독특한 모양을 가지고 있으며 건설, 제조 및 기타 산업에서 일반적으로 사용됩니다.
C 채널 일반 두께 0.85mm, 일반 속도 10-20m/min, 서보 모터 사용 시 최대 30-50m/min까지 가능, 이 종류의 기계는 주로 칠레에 판매됩니다.천장용으로 사용되며, 앵글 비드 기계, U 채널 기계, 오메가 프로파일 기계 및 T 그리드 기계와 함께 작동합니다.
맞춤 제작 환영합니다. 필요한 크기와 두께를 알려주시면 만족스러운 기계를 제공해 드립니다.
C 채널 롤 성형기 작업 흐름
디코일러-롤 성형기-PLC 제어 상자-유압 커터-런 아웃 테이블
|
아니요 |
유형 |
사양 | |
|
1 |
원자재 | 유형 | 아연 도금 강판 |
| 공급 폭 | 고객 도면에 따름 | ||
| 두께 | 0.85mm | ||
|
2 |
디코일러 | 작동 | 수동 |
| 중량 용량 | 3톤 | ||
|
3 |
본체 | 롤러 스테이션 | 12열 |
| 샤프트 직경 | 55mm | ||
| 샤프트 재질 | 45# (0.05mm 크롬 도금) | ||
| 롤러 재질 | 45# (0.05mm 크롬 도금) | ||
| 프레임 | 강판 용접 | ||
| 프레임 두께 | 16mm | ||
| 기계 크기 | 약 5.5*0.8*1m | ||
| 기계 중량 | 약 1.8톤 | ||
| 기계 색상 | 고객 요구에 따름 | ||
| 작동 | 유압 자동 | ||
| 작업 속도 | 일반 속도 30-50m/min | ||
| 4 | 커터 | 경도 | 50-65 HRC |
| 절단 허용 오차 | ±1mm | ||
| 재질 | Cr 12 | ||
| 작동 | 유압 절단 | ||
| 5 | 전원 | 구동 방식 | 체인 1인치 |
| 주 모터 | 4KW | ||
| 커터용 펌프 모터 | 4KW | ||
| 전압 | 380V/50HZ, 3상 또는 고객 요청에 따름 | ||
|
6 |
제어 상자 | 전기 상자 | PLC 제어 시스템, 인버터 |
| 화면 | 터치스크린 | ||
| PLC 브랜드 | 델타 (대만산) | ||
| 인버터 브랜드 | 델타 (대만산) 또는 SAJ | ||
| 언어 | 중국어 및 영어 또는 고객 요청에 따름 | ||
| 7 | 스태커 | 작동 | 수동 |
| 길이 | 2-3m | ||
강철 코일을 세우고 풀어서 안정적으로 작동하도록 합니다.
적재 용량: 3톤
코일 내부 크기: 470-530mm
작업 방식: 수동 작동
색상: 고객 요청에 따름
롤러 재질: 45# 강철 (0.05mm 크롬 도금)
롤러 표면 연마, 경질 도금 처리
연마된 표면과 열처리된 금형은 성형판 표면을 매끄럽게 유지하고 스탬핑 시 흠집이 잘 나지 않도록 합니다.
기계 커터
유압 구동 및 자동 위치 결정 방식을 채택하여 치수를 결정하고 목표 제품을 절단합니다.
블레이드 재질: Cr12, 담금질 처리
제조 및 가공을 위해 강판을 테이블을 통해 삽입합니다.
코일이 직선으로 가고 완성품이 깔끔하고 평행하게 유지되도록 보장합니다.
제품에 엠보싱 스팟을 찍는 엠보싱 롤러
고객의 꽃 문양에 따라 맞춤형 엠보싱 롤러 제작 가능
커터 앞에 기계에 위치한 펀처 금형
고객의 요구에 따라 구멍을 펀칭할 수 있습니다. 일반 고객은 H 구멍 또는 원형 구멍을 선택합니다.
구멍은 평평한 표면에 펀칭해야 하며, 다양한 제품에 일반적이며 위치가 동일하지 않습니다.
커터 앞에 기계에 위치한 펀처 금형
고객의 요구에 따라 로고를 펀칭할 수 있습니다. 로고는 디지털 숫자 또는 사진이 될 수 있습니다.
로고는 평평한 표면에 펀칭해야 하며, 다양한 제품에 일반적이며 위치가 동일하지 않습니다.
DETAL PLC 제어 시스템
목표 제품의 길이는 조절 가능하며 디지털화되어 있습니다.
자동 및 수동 두 가지 작동 모드
버튼 누름 및 화면 터치 작동, 쉬운 조작
언어: 중국어 및 영어 또는 고객 요구에 따름
유압 오일이 유압 오일 탱크로 들어갑니다.
펌프 모터가 커터 작동을 구동합니다.
모터 출력: 3KW
유압 오일: 46# 오일
추가 용량: 오일은 상자 용량의 3/4을 채웁니다.
오일 압력: 8-10 MPa
길이: 일반 2-3m
작동: 수동 작업
완성된 조각을 수집하는 데 사용됩니다.
조각을 전달하기 위한 지지 롤러
지게차로 패널을 쉽게 제거할 수 있습니다.
1). 포장 방법: 나체, 판매자는 운송 중 장비가 습기 방지, 부식 방지 및 손상되지 않도록 보장해야 합니다.
2). 결제 조건: 총 계약 금액의 30%는 T/T로 지불하고, 나머지 70%는 구매자가 판매자 공장에서 검사 후 배송 전에 T/T로 지불합니다.
3). 배송 시간: 판매자는 보증금 수령 후 40영업일 이내에 장비가 출하 준비가 될 것임을 보증합니다.4). 서비스: 필요한 경우 기술자를 귀하의 국가로 보내 기계를 수리할 수 있습니다. 구매자는 비자, 왕복 항공권, 숙박, 일당 120 USD를 포함한 모든 비용을 지불해야 합니다.5). 보증:
C 스터드 롤 성형기는 C자 모양의 스터드, 즉 C-섹션 스터드 또는 C-프로파일 스터드를 제조하기 위해 특별히 설계되었습니다. 이 스터드는 건설 및 건물 시스템에서 벽 칸막이, 천장 구조 및 바닥 장선과 같은 프레임 응용 분야에 일반적으로 사용됩니다. C 스터드 롤 성형기는 일관된 치수와 특징을 가진 고품질 C 스터드를 효율적으로 생산하는 데 중요한 역할을 합니다.건설 산업에서 C 스터드 롤 성형기의 적용은 여러 가지 이점을 제공합니다.
프레임 시스템: C 스터드는 상업 및 주거 건설에서 내부 벽 및 칸막이 프레임에 널리 사용됩니다. 롤 성형된 C 스터드는 구조적 지지력을 제공하고 건식 벽체, 시멘트 보드 또는 단열재와 같은 다양한 벽 재료를 부착하기 위한 프레임워크 역할을 합니다.
천장 조립: C 스터드는 매달린 천장 시스템에도 사용됩니다. 천장 타일 또는 패널이 부착되는 기본 프레임워크를 형성하여 시각적으로 매력적이고 기능적인 천장 구조를 만듭니다.
바닥 장선: 일부 건설 응용 분야에서는 C 스터드가 바닥 장선으로 사용되어 바닥 밑 깔개 재료를 지지합니다. 롤 성형된 C 스터드는 바닥 시스템에 강도와 안정성을 제공하여 목재, 라미네이트 또는 타일과 같은 다양한 바닥 마감재를 설치할 수 있습니다.
유틸리티 인클로저: C 스터드는 전기 또는 배관 샤프트와 같은 유틸리티 인클로저 건설에 사용됩니다. 이러한 인클로저는 벽 내부에 유틸리티를 수용하고 보호하여 케이블, 파이프 또는 덕트를 라우팅하는 편리하고 숨겨진 솔루션을 제공합니다.
상업 및 산업 건물: C 스터드는 사무실 건물, 창고 및 제조 시설을 포함한 상업 및 산업 건설 프로젝트에 광범위하게 사용됩니다. 내부 칸막이 및 프레임 시스템을 만드는 데 있어 다용성, 쉬운 설치 및 비용 효율성을 제공합니다.
C 스터드 롤 성형기는 C 스터드의 효율적이고 지속적인 생산을 가능하게 하여 일관된 품질과 정밀한 치수를 보장합니다. 이를 통해 제조업체는 건설 산업에서 C 스터드에 대한 높은 수요를 충족하고 건물 시스템의 빠르고 효율적인 조립에 기여할 수 있습니다.
