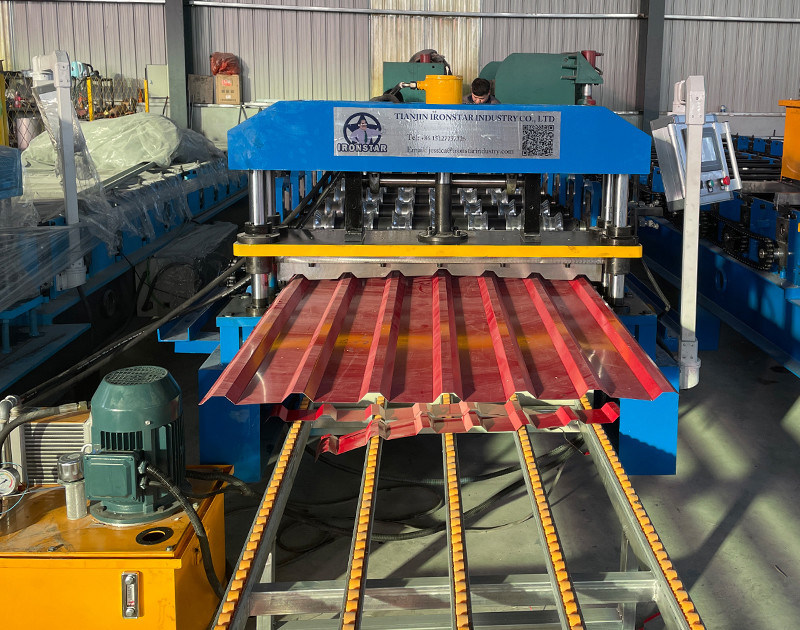

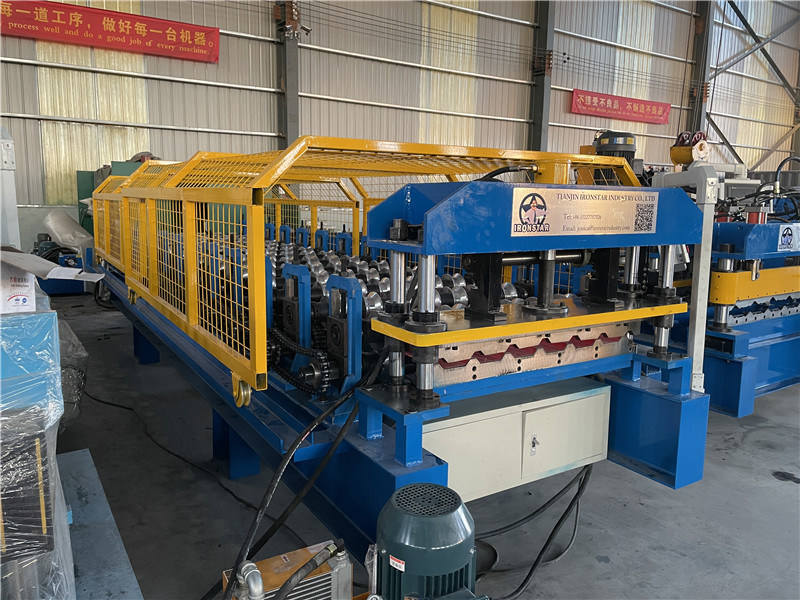

맞춤형 자동 금속 시트 0.3-0.8mm U 지붕 패널 롤 성형기 (미국용)
U 지붕 패널 롤 성형기
U 패널 롤 성형기는 주로 미국에서 사용되며, 0.3-0.6mm 두께로 가공됩니다. PPGI (사전 도장 아연 도금 강판) 재질을 사용합니다. 일부 고객은 PBU 패널과 U 패널을 하나의 기계에서 생산하기를 원하며, 이는 가능합니다. 저희는 고객을 위해 두 가지 도면을 생산하는 이 기계를 제작합니다.
U 패널 롤 성형기 | U 패널 지붕 시트 기계 | U 패널 기계
사다리꼴 지붕 시트 롤 성형기 작업 흐름
디코일러-롤 성형기-PLC 제어함-유압 커터-출고 테이블
|
아니요 |
유형 |
사양 | |
|
1 |
원자재 | 유형 | PPGI |
| 피드 폭 | 고객 도면에 따름 | ||
| 두께 | 0.3-0.6 mm | ||
|
2 |
디코일러 | 작동 | 수동 |
| 중량 용량 | 5톤 | ||
|
3 |

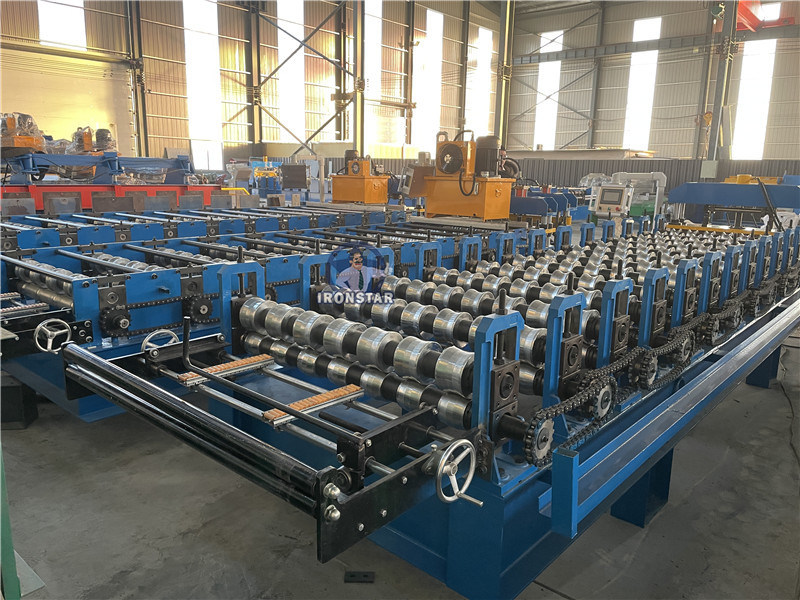

본체 | 롤러 스테이션 | 11-13열 |
| 샤프트 직경 | 70 mm | ||
| 샤프트 재질 | 45# (0.05mm 크롬 도금) | ||
| 롤러 재질 | 45# (0.05mm 크롬 도금) | ||
| 프레임 | 360mm C형강 | ||
| 프레임 두께 | 16 mm | ||
| 기계 크기 | 약 5.8*1*1.5 m | ||
| 기계 중량 | 약 4톤 | ||
| 기계 색상 | 고객 요구에 따름 | ||
| 작동 | 유압 자동 | ||
| 작업 속도 | 일반 속도 8-20 m/min | ||
| 4 | 커터 | 경도 | 50-65 HRC |
| 절단 허용 오차 | ± 1mm | ||
| 재질 | Cr 12 | ||
| 작동 | 유압 절단 | ||
| 5 | 동력 | 구동 방식 | 체인 1인치 |
| 주 모터 | 4 KW | ||
| 커터용 펌프 모터 | 3 KW | ||
| 전압 | 380V/50HZ, 3상 또는 고객 요청에 따름 | ||
|
6 |
제어함 | 전기함 | PLC 제어 시스템, 인버터 |
| 화면 | 터치스크린 | ||
| PLC 브랜드 | 델타 (대만산) | ||
| 인버터 브랜드 | 델타 (대만산) 또는 SAJ | ||
| 언어 | 중국어 및 영어 또는 고객 요청에 따름 | ||
| 7 | 스태커 | 작동 | 수동 |
| 길이 | 2-3 m | ||
강철 코일을 거치하고 풀어서 안정적으로 작업하도록 합니다.
적재 용량: 5톤
코일 내부 크기: 470-530 mm
작업 방식: 수동 작동
색상: 고객 요청에 따름
롤러 재질: 45# 강철 (0.05mm 크롬 도금)
롤러 표면 연마, 경질 도금 처리
연마된 표면과 열처리된 금형은 성형판 표면을 매끄럽게 유지하고 스탬핑 시 흠집이 생기지 않도록 합니다.
유압 구동 및 자동 위치 결정 방식을 채택하여 치수를 결정하고 목표 제품을 절단합니다.
블레이드 재질: Cr12, 담금질 처리
비치를 통해 원자재 (강판)를 삽입하여 제조 및 가공합니다.
코일이 직선으로 들어가고 완성품이 깔끔하고 평행하게 나오도록 보장합니다.

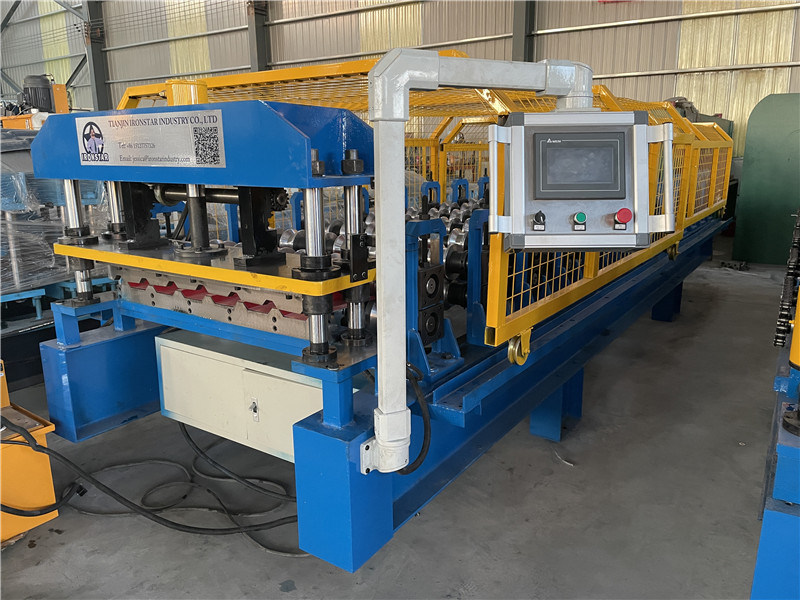

DETAL PLC 제어 시스템
목표 조각의 길이는 조절 가능하며 디지털화됩니다.
두 가지 작동 모드: 자동 및 수동
버튼 누름 및 화면 터치 작동, 쉬운 조작
언어: 중국어 및 영어 또는 고객 요구에 따름
유압 오일 탱크로 유압 오일 주입
펌프 모터가 커터 작동을 구동합니다.
모터 출력: 3KW
유압 오일: 46# 오일
주입 용량: 상자 용량의 3/4 채움
유압: 8-10 MPa
길이: 일반 2-3 m
작동: 수동 작업
완성된 조각을 수집하는 데 사용됩니다.
조각 전달을 위한 지지 롤러
지게차로 패널을 쉽게 가져갈 수 있습니다.
1). 포장 방법: 나체, 판매자는 운송 중 장비가 습기 방지, 부식 방지 및 손상되지 않도록 보장해야 합니다.
2). 결제 조건: 총 계약 금액의 30%는 T/T로 지급하고, 나머지 70%는 구매자가 판매자 공장에서 검사 후 배송 전에 T/T로 지급합니다.
3). 배송 시간: 판매자는 보증금 수령 후 40 영업일 이내에 선적 준비가 완료됨을 보장합니다.
4). 서비스: 필요한 경우 기술자를 귀하의 국가로 보내 기계를 수리할 수 있습니다. 구매자는 비자, 왕복 항공권, 숙박, 일당 120 USD의 급여를 포함한 모든 비용을 지불해야 합니다.
5). 보증: 36개월 보증 기간 동안 교체 부품은 무료이지만, 구매자는 배송비를 지불해야 합니다.
6). 포장: 전체 장비 하나를 수용하기 위해 20피트 컨테이너가 필요합니다.
